碳钢承插焊半管接头是一种高压锻造支管接头，广泛应用于石油天然气管道、石化装置、发电厂和工业管网。该接头按照ASME B16.11和BS 3799标准锻造，专为小口径管道的加强或支管连接而设计，具有优异的机械强度、可靠的密封性能和长期运行安全性。
与螺纹连接口不同，承插焊半接头可确保更牢固的焊接完整性并最大限度地减少泄漏，因此是关键管道安装的首选解决方案。我们的A105碳钢承插焊半接头销往全球各地的EPC承包商、炼油厂和工业管道项目。
产品名称： CS SW 半耦合
材料：碳钢 ASTM A105、低温碳钢 ASTM A350 LF2、可选合金钢 F11/F22 或不锈钢 F304/F316
尺寸范围： 1/8” – 4” (DN6 – DN100)
压力等级： 3000/6000/9000型
标准： ASME B16.11，BS 3799
连接类型：承插焊
表面处理：黑色涂漆、防锈油、镀锌、喷砂
检查：根据需要进行尺寸验证、PMI、UT、MT检测。
主要特点：
结构紧凑、强度高的分支连接解决方案
专为小口径高压系统设计
优异的密封性和无泄漏性能
完全符合 ASME B16.11 和 BS 3799 标准
适用于全球管道规范和标准
精确的尺寸对于焊接过程中的正确装配至关重要。我们的SW半接头涵盖以下标准范围：
| 国家公园 | 孔径 (B) 毫米 | 深度（J）毫米 | 插座直径 (D) 毫米 | 壁厚（C）毫米 | 铺设长度（E/F）毫米 |
|---|---|---|---|---|---|
| 1/2 | 21.95 | 21.70 | 16.6 | 4.65 | 22.5 |
| 3/4 | 27.30 | 27.05 | 21.7 | 4.90 | 23.5 |
| 1 | 34.05 | 33.80 | 27.4 | 5.70 | 29 |
| 1 1/4 | 42.80 | 42.55 | 35.8 | 6.05 | 30 |
| 1 1/2 | 48.90 | 48.65 | 41.7 | 6.35 | 32 |
| 2 | 61.35 | 61.10 | 53.5 | 6.95 | 41 |
| 2 1/2 | 74.20 | 73.80 | 64.2 | 8.75 | 42.5 |
| 3 | 90.15 | 89.80 | 79.5 | 9.50 | 44.5 |
| 4 | 115.80 | 115.45 | 103.8 | 10.70 | 47.5 |
尺寸公差：
NPS 1/2 和 3/4 = ±1.5 毫米，NPS 1 至 2 = ±2 毫米，NPS 2 1/2 至 4 = ±2.5 毫米
内部链接建议：尺寸 → 采购指南模块，用于指导采购决策。
锻造承插焊半联轴器具有无与伦比的机械强度，这是因为：闭式模锻工艺从而形成致密的内部晶粒结构。这带来以下好处：
优异的抗疲劳性能
高压耐力
结构紧凑，适用于仪表管道
分支连接处的湍流减少
在小口径高压应用中表现可靠
坚固的结构确保了即使在振动和热循环下也能最大限度地减少维护并延长使用寿命。
半耦合：
直接焊接在主管上
提供分支出口或加固
适用于小口径高压管道
完全耦合：
串联连接两根管道
用于管道延长或维修
适用于较大直径的管道
选择合适的联轴器类型对于确保机械完整性和系统可靠性至关重要。
承插焊连接：
适用于高压服务
更牢固的连接和更少的泄漏
处理振动和压力脉动
适用于关键工业应用
螺纹联轴器：
低压应用
无需焊接，快速安装。
不适用于高振动或循环载荷环境
在工业压力下耐久性有限
材料的选择对耐用性和合规性至关重要：
碳钢： ASTM A105（通用高压管道）
低温碳钢： ASTM A350 LF2（低温或寒冷环境使用）
不锈钢： ASTM A182 F304 / F316（耐腐蚀应用）
合金钢： ASTM A182 F11 / F22（高温工况）
所有材料均包含EN 10204 3.1 工厂测试证书以及EPC和工业项目的完整可追溯性文档。
原材料验证和化学分析
采用闭式模锻工艺制备致密晶粒结构
热处理（正火、淬火、回火）
CNC精密加工插座孔和焊接深度
表面处理：黑色涂漆、防锈油、镀锌
尺寸检验和无损检测（超声波检测/磁粉检测/正交磁粉检测）
内部链接建议：生产流程 → 质量控制 → 采购指南
严格的质量控制确保符合规定ASME B16.11 ：
尺寸验证
化学成分分析
超声波检测（UT）
磁粉检测（MT）
目视检查
这样可以保证每个半联轴器都符合项目对安全性和可靠性的要求。
石油和天然气输送管道
炼油厂工艺管道系统
海上平台仪表出口
液化天然气撬装设备和模块化工厂管道
发电厂高压蒸汽管道
工业化学品和公用设施管道
内部链接建议：应用 → EPC项目供应 → 询价
我们通过以下方式支持国际项目：
批量供应锻造SW半联轴器
OEM 和定制规格
出口级包装和文件
交货周期短，物流可靠
非常适合需要此服务的EPC承包商高质量、可追溯的配件适用于大型管道项目。
选择锻造承插焊半联轴器制造商时，请考虑以下因素：
锻造设备及生产能力
数控加工公差
无损检测能力
OEM定制选项
交付绩效和项目支持
选择合适的供应商可以确保管道安装安全，并降低项目风险。

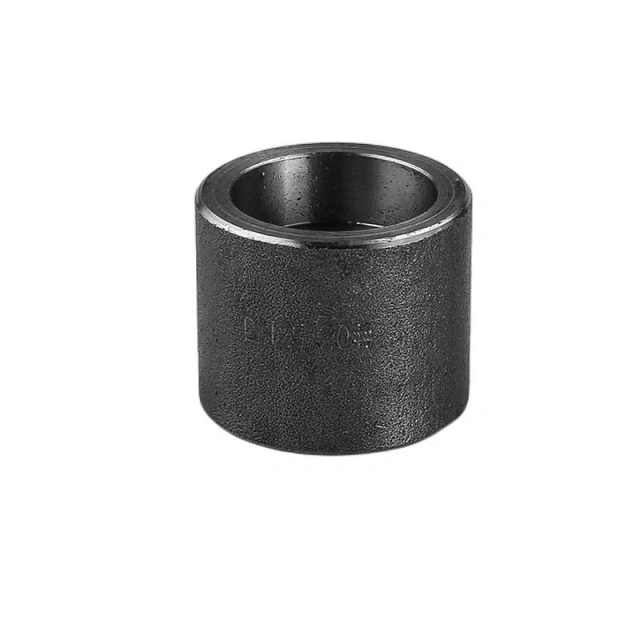

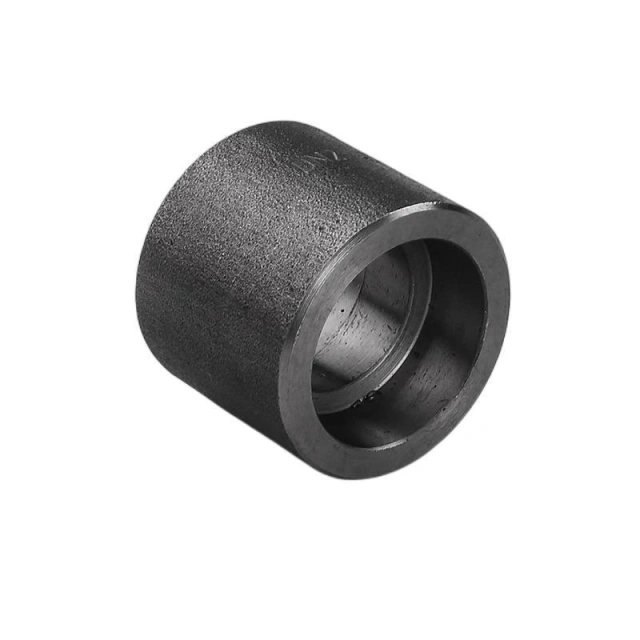

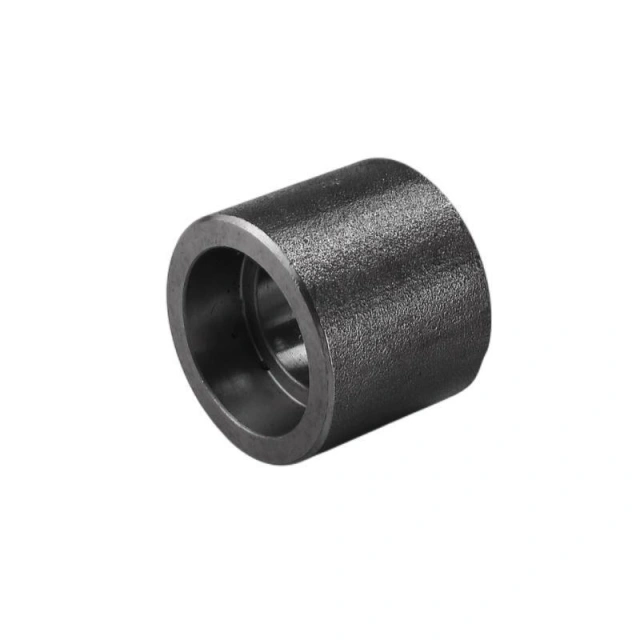

图片文件名： carbon-steel-sw-half-coupling-a105.jpg
