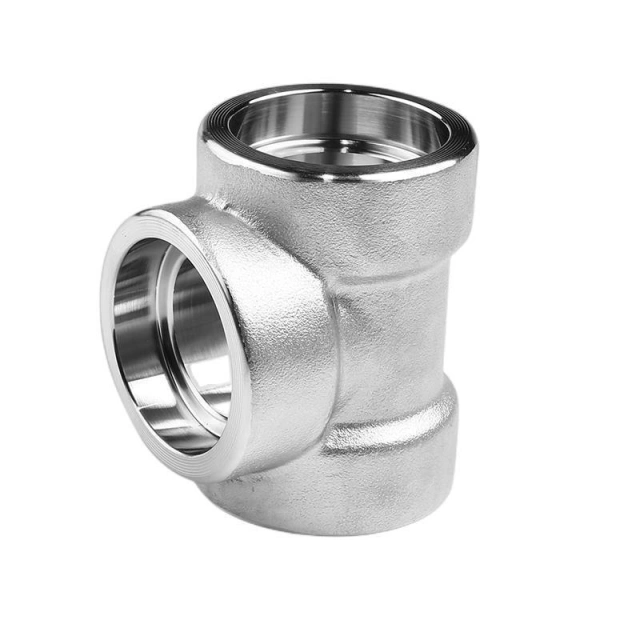

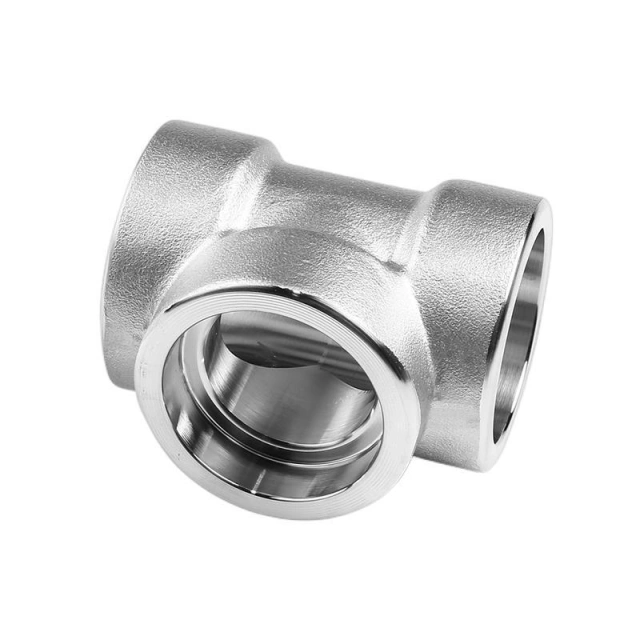

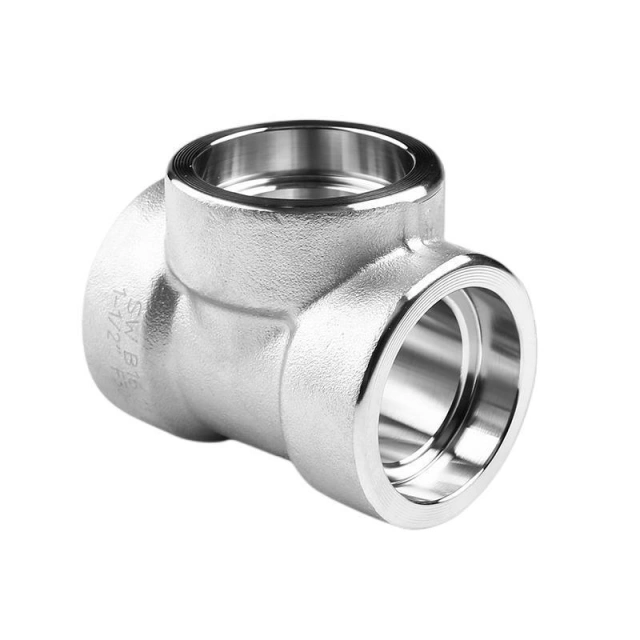

不锈钢承插焊三通（SS SW 三通）是一种锻造管件，设计用于在高压管道系统中以 90 度角连接三根管道。
它通常用于紧凑型装置适用于需要坚固的结构完整性、无泄漏连接和高压耐受性的场合。
SS SW Tee 采用优质锻造不锈钢制造，提供优异的机械强度、耐腐蚀性和尺寸精度使其适用于关键工业应用。
产品名称
不锈钢承插焊三通（SS SW 三通）
产品类型
锻造承插焊管件 – 等径三通
尺寸范围
1/8" (DN6) – 4" (DN100)
压力等级
3000磅/6000磅/9000磅
连接类型
承插焊/螺纹连接
制造工艺
切割→热处理→模锻/自由锻造→数控加工
表面处理
喷砂处理、冷镀锌、热浸镀锌
制造标准
ASME B16.11
BS 3799
JIS B2316
GB/T 14383
SH 3410
HG/T 21634
| 尺寸（DN/NPS） | 总高度（毫米） | 外径（毫米） | 插座内径 B（毫米） | 插座深度 J（毫米） | 孔径 D（毫米） | 壁厚 C（毫米） | 重量（公斤） |
|---|---|---|---|---|---|---|---|
| DN6 / 1/8" | 44 | 23 | 10.5 | 9.5 | 6.1 | 2.41 | 0.10 |
| DN8 / 1/4" | 44 | 23 | 14.5 | 9.5 | 8.5 | 3.02 | 0.11 |
| DN10 / 3/8" | 51 | 27.5 | 18.5 | 9.5 | 11.8 | 3.20 | 0.17 |
| DN15 / 1/2" | 56 | 33 | 22.5 | 9.5 | 15 | 3.72 | 0.25 |
| DN20 / 3/4" | 67 | 39 | 27.5 | 12.5 | 20.2 | 3.91 | 0.34 |
| DN25 / 1" | 76 | 47 | 34.5 | 12.5 | 25.9 | 4.55 | 0.54 |
| DN32 / 1-1/4" | 79 | 55.5 | 42.8 | 12.5 | 34.3 | 4.85 | 0.82 |
| DN40 / 1-1/2" | 89 | 62.5 | 48.8 | 12.5 | 40.1 | 5.08 | 1.07 |
| DN50 / 2" | 108 | 76 | 60.8 | 16 | 51.7 | 5.54 | 1.76 |
| DN65 / 2-1/2" | 114 | 92 | 77 | 16 | 61.2 | 7.01 | 3.80 |
| DN80 / 3" | 146 | 109 | 90.5 | 16 | 76.4 | 7.62 | 5.80 |
| DN100 / 4" | 171 | 138 | 115 | 19 | 100.7 | 8.56 | 12.50 |
碳钢
ASTM / ASME A105、A350 LF2、LF6、20#、Q235、Q345
不锈钢
ASTM F304、F304L、F316、F316L
双相及超级双相钢
ASTM A182 F51、F53、F55、S31803、S32205、S22053
合金钢
ASTM F5、F9、F11、F22、F91
铜合金
ASTM / ASME SB466 UNS C70600, C71500
镍合金
镍 200 / 201、蒙乃尔合金 400、因科镍合金 600 / 601 / 625 / 825、哈氏合金 C276
石油和天然气管道
石油化工和炼油系统
发电厂
化学加工管道
高压工业管道系统
锻造结构，强度更高
适用于高压高温环境
优异的耐腐蚀性（不锈钢牌号）
适用于空间受限系统的紧凑型承插焊设计
完全符合国际标准
